FILTER PRÍRUBOVÝ D 71 117 616

Kompletní specifikace

Použitie: prírubové filtre sa používajú k zachytávaniu mechanických nečistôt, ktoré môže obsa-
hovať pracovná tekutina. Filtre zabezpečujú správnu funkciu armatúr alebo prístrojov.
Prevádzkovou látkou môže byť voda, olej, vzduch, vodná para a neagresívne kvapaliny
a plyny.

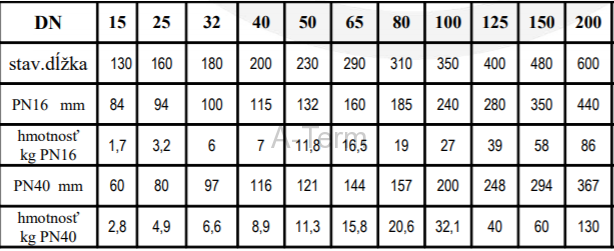

D 71 117-616 DN 15 - 400 PN 16 - 10°C až 300°C

Funkcia: Znečistené prevádzkové médium prechádza filtračnou vložkou, kde sa zachytávajú
nečistoty, tie sa vplyvom gravitačnej sily usádzajú v strednej časti filtra, vo veku.
Ďalej prúdi médium s nečistotami menšími, ako je veľkosť oka na site.
PN16 DN15 až DN50 =0,4mm, DN65 až DN100 = 0,8mm DN125 až 300 =1,55mm

Plocha otvorov v site je minimálne 2,5 x väčšia než plochy vypočítané z DN.
Filter sa musí po určitej dobe dobre vyčistiť, aby nedochádzalo k víreniu nečistôt.
Pre čistenie je na veku umiestnená vypúšťacia zátka. Filter je nutné montovať do potrubia
tak, aby vypúšťacia zátka smerovala nadol. Ak je médium para zátka má smerovať do boku
D 71 117-616
Materiál: teleso,veko GG25 1.0619N
sito nerez nerez
tesnenie bezazbest bezazbest
pripojenie DIN DIN
stavebná dĺžka EN558-1 DN558-1
